Insertions de quincaillerie (PEM)

Insertions de quincaillerie (PEM)

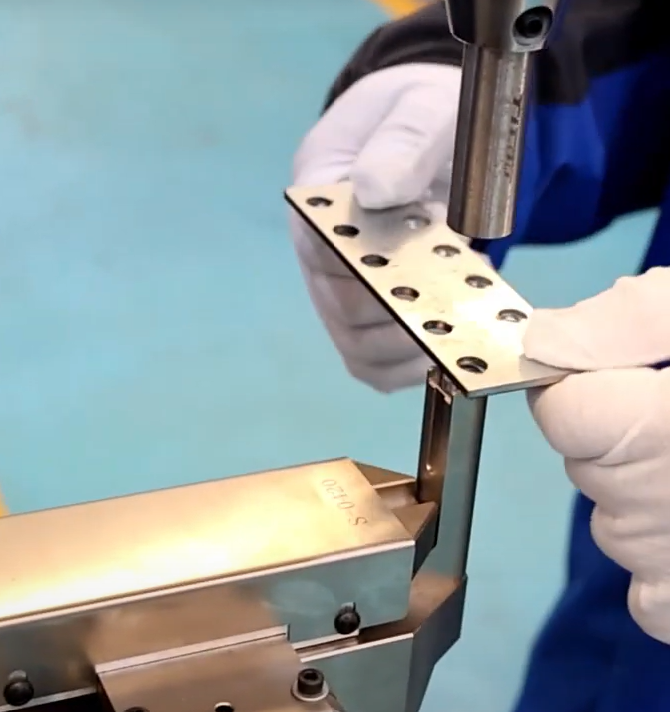

L’insertion de quincaillerie intègre des fixations auto‑sertissantes PEM® — tiges filetées, entretoises (standoffs) et écrous — directement dans la tôle pour créer des filetages porteurs sans taraudage ni soudure. Une presse de précision enfonce la collerette moletée dans un trou découpé au laser, provoquant l’écoulement à froid du métal environnant pour une rétention permanente et des surfaces affleurantes des deux côtés. Pour une liaison fiable, chaque insert est apparié à la plage d’épaisseurs de la tôle (grip range), aux jeux aux bords, à la dureté du matériau, puis orienté parfaitement perpendiculaire à la pièce. L’application filtre automatiquement les tailles PEM compatibles selon l’alliage, l’épaisseur et les entraxes requis, assurant une pose nette et des assemblages qui s’emboîtent du premier coup.

Exigences générales gérées par l’app : redimensionnement automatique du trou, vérification des jeux aux bords, entraxes minimaux entre matériels identiques et différents, ainsi que la distance aux zones de pli.

À quoi ça sert ?

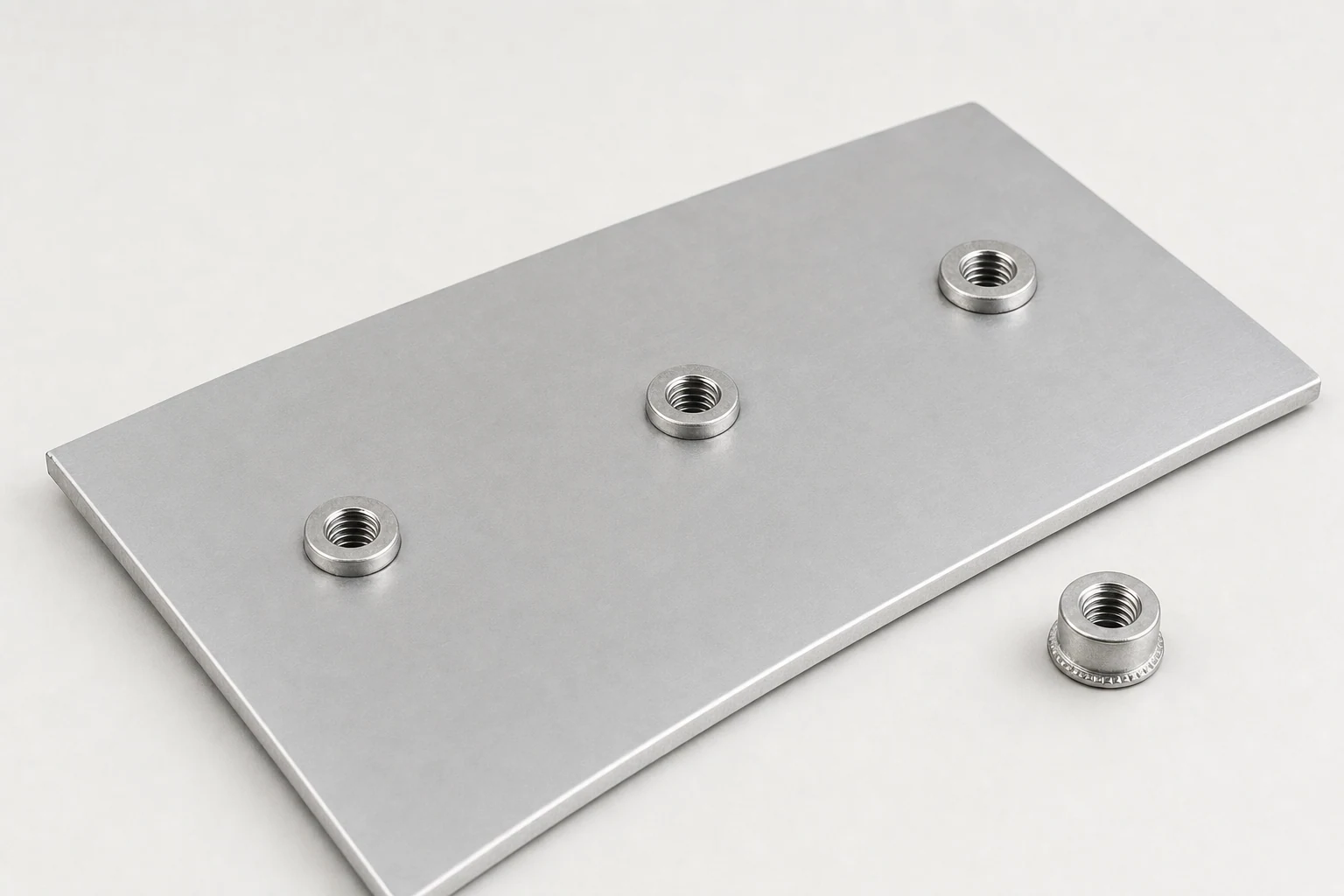

Les inserts PEM ajoutent un filetage solide et permanent à une pièce de tôle sans avoir à souder ni à visser une pièce rapportée. Concrètement, ils permettent d'assembler, de démonter et de remonter vos pièces avec une visserie standard — écrous auto-sertissants, goujons (studs) filetés et entretoises (standoffs) — tout en gardant des surfaces affleurantes des deux côtés.

Les inserts sont posés avant le pliage, pendant que la tôle est encore à plat : la presse a un accès dégagé et l'insert se retrouve parfaitement perpendiculaire à la surface. C'est pourquoi il faut prévoir une distance suffisante entre l'insert et les zones de pli dès la conception.

Ce service est offert sur l'aluminium, l'acier doux, l'acier galvanisé et l'acier inoxydable (304 et 316).

L'alternative au taraudage

Sur une tôle mince, il n'y a tout simplement pas assez de matière pour former un filet fiable : le taraudage risque de foirer sous le couple de serrage. L'insert PEM répartit l'effort sur toute son emprise et offre un filetage porteur là où le taraudage ne tiendrait pas.

C'est aussi la solution retenue pour l'acier inoxydable 304 et 316 : nous n'offrons pas le taraudage sur l'inox — sa dureté et sa tendance au grippage rendent l'opération peu fiable. Les inserts PEM en inox donnent des filetages robustes et propres sur ces pièces.

Cas d'usage typiques

Boîtiers électroniques et coffrets, panneaux d'accès, châssis et supports démontables, assemblages à visserie répétée — partout où l'on veut un point de fixation solide et réutilisable sur de la tôle. Consultez le catalogue de quincaillerie PEM pour choisir vos références.
